部分的に硬化させます。高度な技術で最適な加熱処理。




高周波熱処理

電磁誘導により耐摩耗が必要な部分のみ、表面焼入れを行い硬化させることができます。急速加熱、急速冷却のため、表面の酸化や脱炭が少なく熱変形もなく、耐摩耗性に優れています。周波数を変えることで焼入れ深さを調整し、短時間での処理が可能です。非常に速い加熱が行われるため、熟練技能士のノウハウが必要となります。


  1. 製品形状にあった加熱コイルが必要になります。

  2. 事前に綿密な打ち合わせをし、材質に適した熱処理を行います。

  3. 表面焼入れで、内部は元の素材のままで高い靭性が保てます




高周波熱処理の主要設備

タッチパネル
小物量産に対応(プーリー、ロッド、リニアガイドなど)
横移動焼入機
横移動焼入機(レール、ライナーなど)



高周波熱処理とは

高周波熱処理は「高周波焼入れ」「誘導加熱焼入れ」とも呼ばれ電磁誘導現象を利用した熱処理です。電磁誘導によって誘起された電流により、金属製品が拮抗してジュール熱が発生し加熱されます。直接加熱のため熱効率がよく、また周波数によって表面からの硬化深度も調整できるため、中心部は硬化せず、表面は圧縮応力の分布により、硬さと耐摩耗性、高い疲労強度を向上させます。


高周波熱処理のメリット


耐摩耗性

必要な部分や表面だけを焼入硬化できます

耐疲労性

中心部(奥部)は硬化しないので、圧縮応力の分布により、高い疲労強度が生まれます




高周波熱処理に適用される主な材質

材料

S45C, S50C, S55C, SCM435, SCM440, SNCM439, SKS3, SUJ2, SUS420J2, SUS440C, SK3, SK5, GO5, HMD5, SX105など

※その他の材質もご相談ください。


高周波熱処理ピックアップ

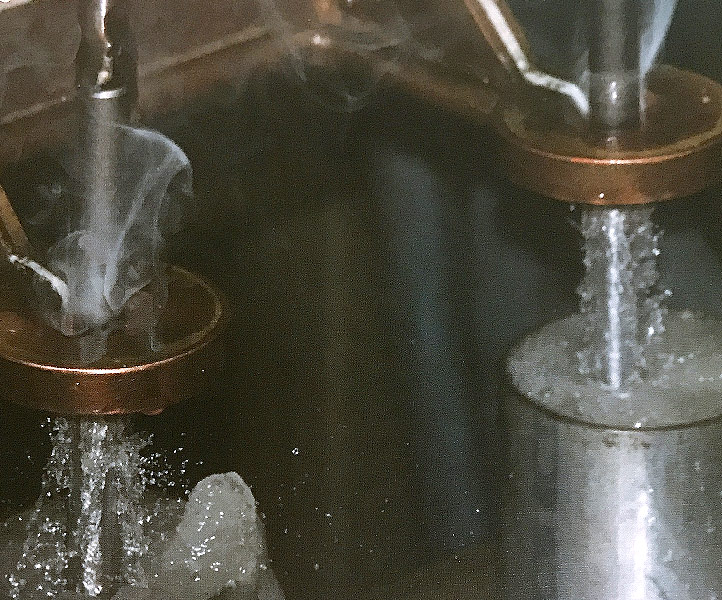

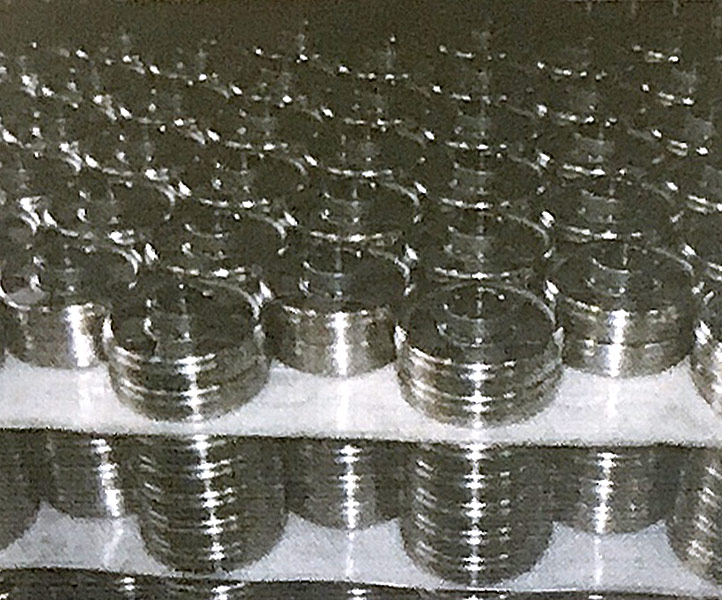

プーリー・ロッド
プーリー・ロッド
両サイド山部焼入

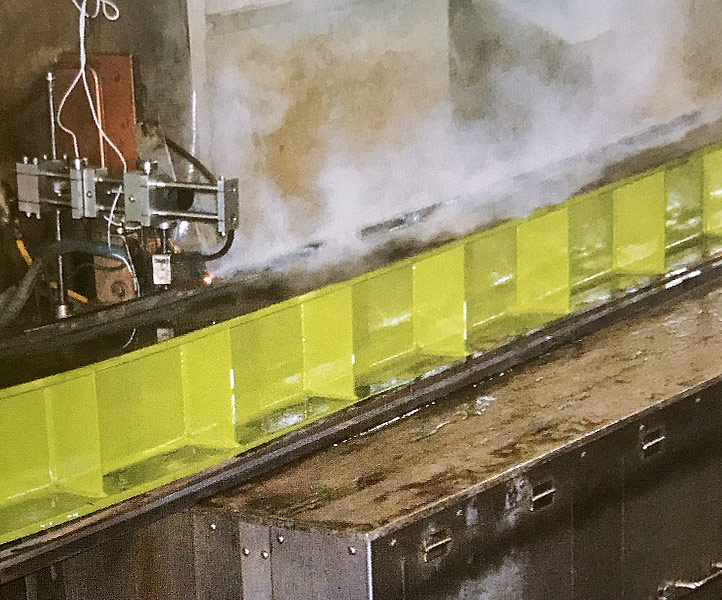

レール両サイド山部焼入

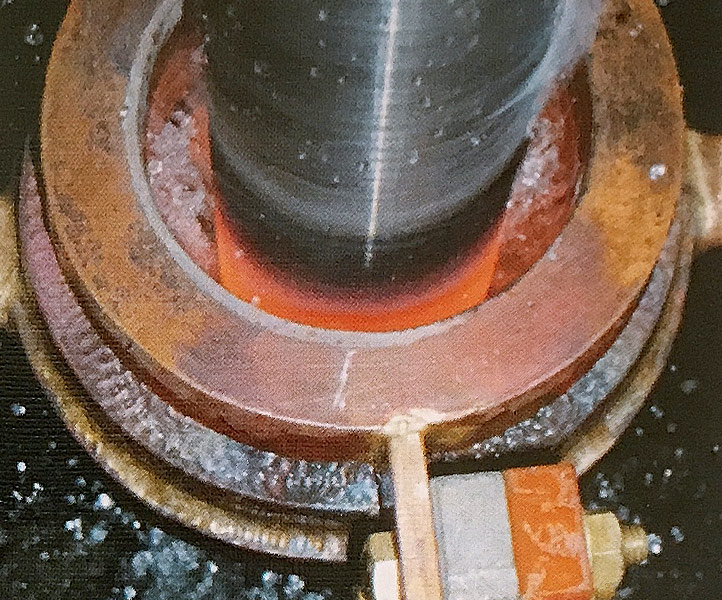

ロール焼入
レベラーワークロールの焼入
